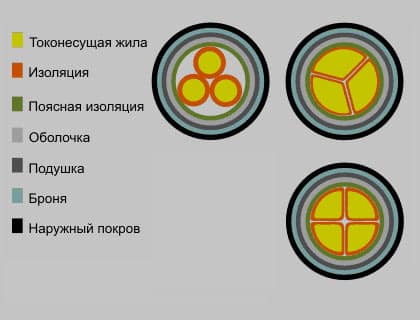

Структура кабеля АСБЛ
Расшифровка аббревиатуры АСБЛ означает, что силовой кабель алюминиевый со свинцовой оболочкой, имеет ленты из бумаги под броней. Производители выпускают трехжильный силовой провод с указанной маркировкой. Особенности структуры бронированного электротехнического изделия:
- алюминиевая токопроводящая жила;
- изоляционная бумага с пропиткой;
- электропроводящая экранирующая бумага;
- свинцовая оболочка;
- бумажная, лавсановая или ПВХ-подушка;
- пластинчатая стальная броня;
- плотная волокнистая внешняя оболочка.
В зависимости от рабочего напряжения в сети бронированный кабель классифицируют на марки АСБЛ-1, АСБЛ-6, АСБЛ-10. Провод обладает различными характеристиками по площади сечения жил и наружному диаметру. Алюминиевые токопроводящие жилы покрыты бумажной изоляцией с вязкой пропиткой. В сердечник добавлены бумажные жгуты для надежной фиксации жил, а сам он покрыт электропроводным экраном.
Технические характеристики кабеля
При проектировании силовой электролинии учитывают напряжение кабельной сети и в зависимости от этого выбирают марку АБСл с учетом внешнего диаметра и площади сечения токопроводящих жил. Перед выполнением монтажа следует обратить внимание на технические характеристики бронированного силового кабеля:
1. Класс гибкости проводника — первый.
2. Радиус изгиба - 20 диаметров кабеля.
3. Монтаж - горизонтальный, наклонный.
4. Относительная влажность - 98 процентов.
5. Температура монтажа - не ниже нуля.
6. Коррозионная активность среды - низкая, средняя.
7. Растяжения проводника - не допускается.
Преимущества проводника АСБЛ
Бронированный кабель используют для передачи электроэнергии на стационарные энергозависимые установки. Благодаря наличию мощной брони допускается применять проводник в сетях с постоянным током. К преимуществам кабеля АСБЛ относятся:
- температурный диапазон работы от -50 до + 50 °C;
- длительный срок службы - до тридцати лет;
- высокая устойчивость к коррозионной активности;
- наличие не воспламеняющегося бронированного слоя;
- универсальность использования на различных линиях;
- химическая, температурная и физическая устойчивость.
Кабель АСБл подходит для решения различных задач, поскольку его прокладку можно организовать подземным способом. Проводник выдерживает рабочее напряжение в сети до 10 кВ, что позволяет использовать его в промышленных целях.
